ST70

Perfil empotrable frontal, especial para pladur.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST70-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST70-B	Blanco	Perfil empotrable sin difusor	Pintado
ST70-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusores
2100250	2100251	2100252	2100202	2100256

Tapas
220700107	220700207

ST38

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Con opción de incluir un driver interno

Ref.	Descripción	Acabado	Color
ST38-A	Perfil superficie aluminio	Anodizado	Plata mate
ST38-B	Perfil superficie aluminio	Pintado	Blanco
ST38-N	Perfil superficie aluminio	Anodizado	Negro

Difusores
2100250	2100251	2100252	2100202

Tapa	Soporte y piezas de sujeción
220720107	2410010	2410011	2410012

Adhesivo fuga de luz
2441000701702

ST37

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Con opción de incluir un driver interno

Ref.	Descripción	Acabado	Color
ST37-A	Perfil superficie aluminio	Anodizado	Plata mate
ST37-B	Perfil superficie aluminio	Pintado	Blanco
ST37-N	Perfil superficie aluminio	Anodizado	Negro

Difusores
2100350	2100351

Tapas	Soporte y piezas de sujeción
220710007	23503708	2410010	2410011	2410012

Adhesivo fuga de luz
2441000701702

BS19,2

REF.	CCT(K)	lm/m	lm/W
BS19,2-27	2700K	1615	84
BS19,2-30	3000K	1645	86
BS19,2-40	4000K	1680	88
BS19,2-55	5500K	1820	95

CO12 3LS

REF.	CTT(K)	lm/m	lm/W
CO12-22-3LS	2200K	850	71
CO12-27-3LS	2700K	1050	88
CO12-30-3LS	3000K	1100	92
CO12-40-3LS	4000K	1100	92
CO12-57-3LS	5700K	1100	92

Otras temperaturas y colores a consultar.

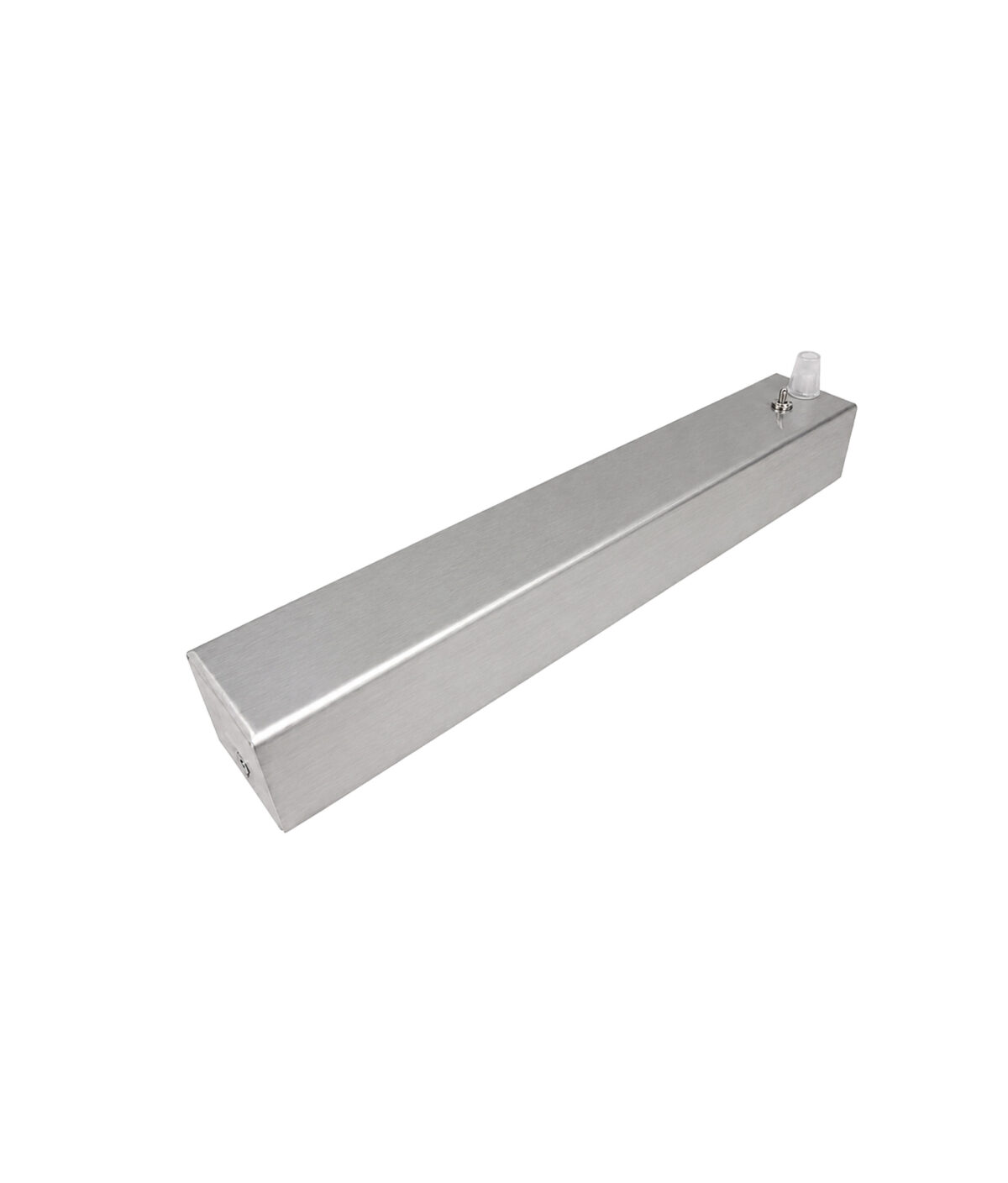

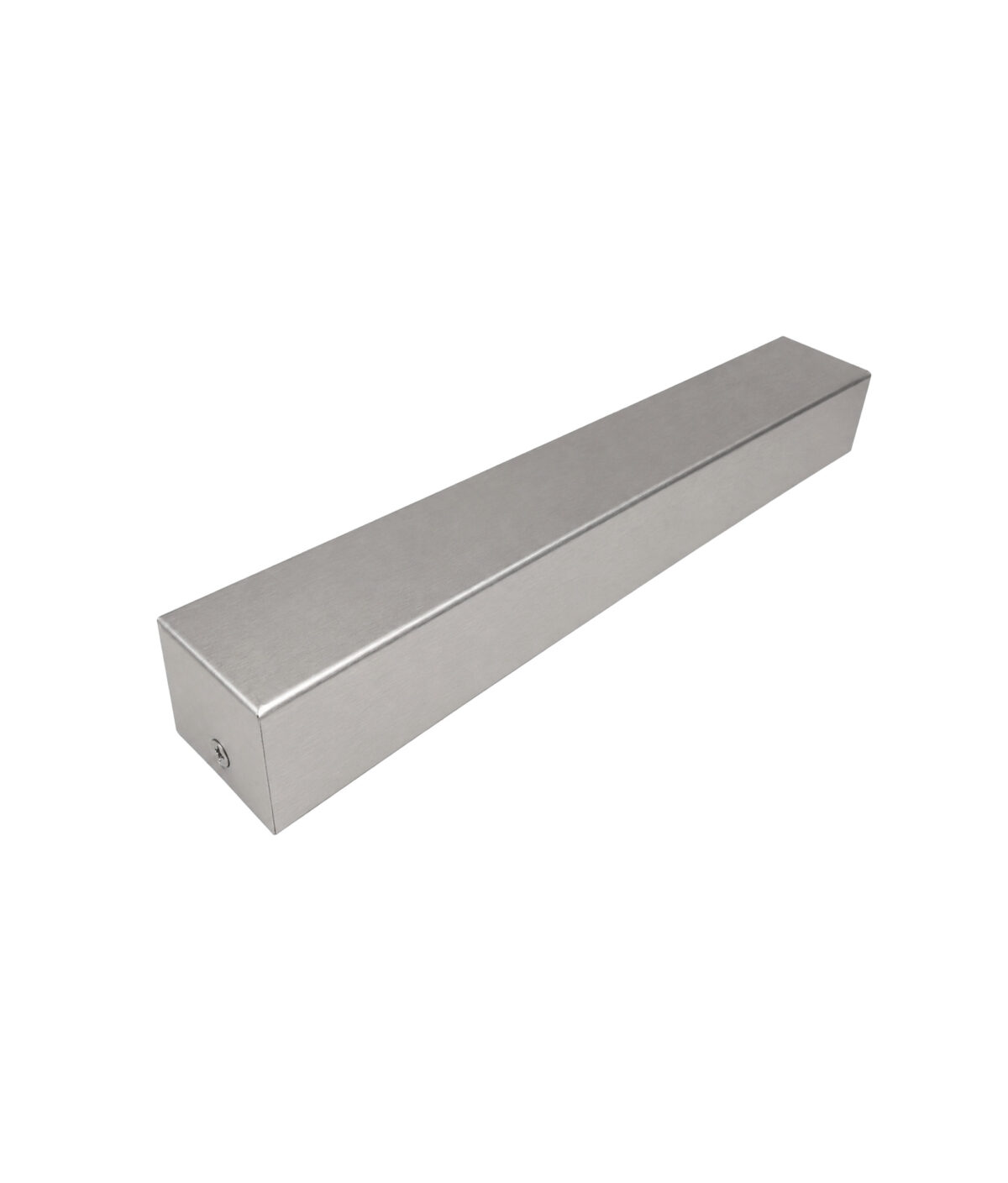

Base con taladro y sin taladro

Ref.	Descripción	Color
69311007	Base 190 x 89 x 42mm	Plata mate
69311001	Base 190 x 89 x 42mm	Blanco
69311002	Base 190 x 89 x 42mm	Negro

Ref.	Descripción	Color
69311507	Base 260 x 89 x 45mm	Plata mate
69311501	Base 260 x 89 x 45mm	Blanco
69311502	Base 260 x 89 x 45mm	Negro

Ref.	Descripción	Color
69112407	Base 285 x 90 x 50mm	Plata mate
69112401	Base 285 x 90 x 50mm	Blanco
69112402	Base 285 x 90 x 50mm	Negro

Ref.	Descripción	Color
69321007	Base ciega 190 x 89 x 42mm	Plata mate
69321001	Base ciega 190 x 89 x 42mm	Blanco
69321002	Base ciega 190 x 89 x 42mm	Negro

Ref.	Descripción	Color
69321507	Base ciega 260 x 89 x 45mm	Plata mate
69321501	Base ciega 260 x 89 x 45mm	Blanco
69321502	Base ciega 260 x 89 x 45mm	Negro

Ref.	Descripción	Color
69122407	Base ciega 285 x 90 x 50mm	Plata mate
69122401	Base ciega 285 x 90 x 50mm	Blanco
69122402	Base ciega 285 x 90 x 50mm	Negro

Kit Embellecedor

Ref.	Descripción	Color
62910021007	Kit embellecedor Ø100mm + prensacables + dos tornillos	Plata mate
62910021001	Kit embellecedor Ø100mm + prensacables + dos tornillos	Blanco
62910021002	Kit embellecedor Ø100mm + prensacables + dos tornillos	Negro

Prensaestopa

Ref.	Descripción	Color
25210208407	Prensaestopa 4,5mm	Latón niquelado
25210310407	Prensaestopa 5,5-7mm	Latón niquelado

Prensacable

Ref.	Descripción	Color
5841101950	Prensacables 4,8-6,5mm M 10×1	Transparente
5841101901	Prensacables 4,8-6,5mm M 10×1	Blanco
5841101902	Prensacables 4,8-6,5mm M 10×1	Negro

AE15

REF.	CTT(K)	lm/m	lm/W
AE15-27	2700K	1215	81
AE15-30	3000K	1245	83
AE15-40	4000K	1260	84

ST36

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ref.	Descripción	Acabado	Color
ST36-A	Perfil superficie aluminio	Anodizado	Plata mate
ST36-B	Perfil superficie aluminio	Pintado	Blanco
ST36-N	Perfil superficie aluminio	Anodizado	Negro

Difusores

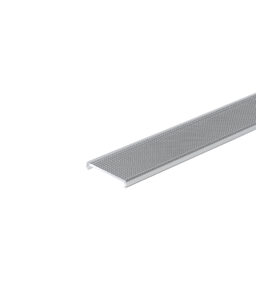

2100450	2100451	2100402	2100460

Tapas		Clips y piezas de sujeción
210041007	220570007	233013073	231035070	2410150	2410151	2410152

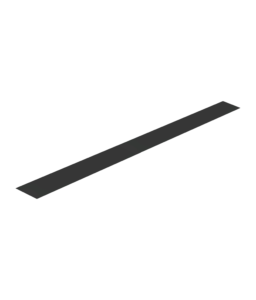

Adhesivo fuga de luz
2441001401702

LX13,9 RGB

REF.	CTT(K)	lm/m
LX13,9- RGB	Rojo	86
	Verde	372
	Azul	80

TT40 RGBW

REF.	CCT(K)	CCT(K)	Lm/m	Lm/m
TT40-RGB-27	RGB +2700K	Rojo	217
		Verde	638
		Azul	200
		2700K	890	46

REF.	CCT(K)	CCT(K)	Lm/m	Lm/m
TT40-RGB-30	RGB +3000K	Rojo	217
		Verde	638
		Azul	200
		3000K	890	46

REF.	CCT(K)	CCT(K)	Lm/m	Lm/m
TT40-RGB-40	RGB +4000K	Rojo	217
		Verde	638
		Azul	200
		4000K	950	49

TT23 RGBW

REF.	CCT(K)	CCT(K)	Lm/m	Lm/m
TT23-RGB-27	RGB +2700K	Rojo	124
		Verde	366
		Azul	114
		2700K	510	78

REF.	CCT(K)	CCT(K)	Lm/m	Lm/m
TT23-RGB-30	RGB +3000K	Rojo	124
		Verde	366
		Azul	114
		3000K	510	78

REF.	CCT(K)	CCT(K)	Lm/m	Lm/m
TT23-RGB-40	RGB +3000K	Rojo	124
		Verde	366
		Azul	114
		4000K	510	84

TT13,9 RGB

REF.	CCT(K)	CCT(K)	Lm/m
TT13,9-RGB	RGB	Rojo	106
		Verde	392
		Azul	100

TT9,6 RGB

REF.	CCT(K)	CCT(K)	Lm/m
TT9,6-RGB	RGB	Rojo	84
		Verde	384
		Azul	76

CN28,8

REF.	CCT(K)	lm/m	lm/W
CN28,8-27	2300K	2822	98
CN28,8-27	2700K	2855	99
CN28,8-30	3000K	2865	100
CN28,8-40	4000K	3115	108
CN28,8-60	6000K	3240	113

CN14,2

REF.	CCT(K)	lm/m	lm/W
CN14,2-23	2300K	1350	95
CN14,2-27	2700K	1430	101
CN14,2-30	3000K	1440	102
CN14,2-40	4000K	1560	110
CN14,2-60	6000K	1620	114

CN13,9

REF.	CCT(K)	lm/m	lm/W
CN13,9-23	2300K	1170	84
CN13,9-27	2700K	1210	87
CN13,9-30	3000K	1215	88
CN13,9-40	4000K	1260	91
CN13,9-60	6000K	1365	98

CN9,6

REF.	CCT(K)	lm/m	lm/W
CN9,6-27	2300K	780	81
CN9,6-27	2700K	810	84
CN9,6-30	3000K	815	85
CN9,6-40	4000K	845	88
CN9,6-60	6000K	910	95

CN4,8

REF.	CCT(K)	lm/m	lm/W
CN4,8-23	2300K	395	79
CN4,8-27	2700K	405	84
CN4,8-30	3000K	410	85
CN4,8-40	4000K	425	89
CN4,8-60	6000K	455	85

BN14,2

REF.	CCT(K)	lm/m	lm/W
BN14,2-23	2300K	1278	90
BN14,2-27	2700K	1287	91
BN14,2-30	3000K	1295	92
BN14,2-40	4000K	1404	99
BN14,2-60	6000K	1458	103

BN9,6

REF.	CCT(K)	lm/m	lm/W
BN9,6-23	2300K	759	79
BN9,6-27	2700K	765	80
BN9,6-30	3000K	780	81
BN9,6-40	4000K	795	83
BN9,6-60	6000K	860	90

BN4,8

REF.	CCT(K)	lm/m	lm/W
BN4,8-23	2300K	379	79
BN4,8-27	2700K	385	80
BN4,8-30	3000K	395	82
BN4,8-40	4000K	400	83
BN4,8-60	6000K	430	90

GR16-V

REF.	CCT(K)	lm/m	lm/W
GR16-27- V	2700K	920	58
GR16-30- V	3000K	940	59
GR16-40- V	4000K	960	60
GR16-60- V	6000K	990	62

AU14 V

REF.	CCT(K)	lm/m	lm/W
AU14-27- V	2700K	1000	71
AU14-30- V	3000K	1030	74
AU14-40- V	4000K	1060	76
AU14-60- V	6000K	1060	76

AN15

REF.	CCT(K)	lm/m	lm/W
AN15-27	2700K	1380	92
AN15-30	3000K	1450	97
AN15-40	4000K	1600	107

CO15 RGBW 3LS

REF.	CTT(K)	Lm/m
CO15-RGB-27-3LS	Rojo	110
CO15-RGB-27-3LS	Verde	380
CO15-RGB-27-3LS	Azul	70
CO15-RGB-27-3LS	2700K	300

REF.	CTT(K)	Lm/m
CO15-RGB-40-3LS	Rojo	110
CO15-RGB-40-3LS	Verde	380
CO15-RGB-40-3LS	Azul	70
CO15-RGB-40-3LS	4000K	300

Otras temperaturas y colores a consultar.

CO12 RGB 3LS

REF.	CTT(K)	CTT(K)
CO12-RGB-3LS	Rojo	125
	Verde	350
	Azul	70

CO12 18-30 VS

REF.	CTT(K)	lm/m	lm/W
CO12-18-30-VS	1800K	3,5	–
	3000K	600	50

D-TT36

REF.	CTT(K)
D-TT36-RGB	RGB

En caso de fallo de un píxel, el resto de los píxeles siguen funcionando.

D-TT17,3

REF.	CTT(K)
D-TT17,3-RGB	RGB

D-TT14,2

REF.	CTT(K)
D-TT14,2-RGB	RGB

En caso de fallo de un píxel, el resto de los píxeles siguen funcionando.

BS13,9

REF.	CTT(K)	lm/m	lm/W
BS13,9-27	2700K	1206	87
BS13,9-30	3000K	1215	88
BS13,9-40	4000K	1260	90
BS13,9-60	6000K	1364	98

Otras temperaturas y colores a consultar.

CO12 18-30 HS

REF.	CTT(K)	lm/m	lm/W
CO12-18-30-HS	1800K	3	–
CO12-18-30-HS	3000K	500	42

WL15 RGBW

REF.	CTT(K)	Lm/m
WL15-RGB-27S	Rojo	50
	Verde	120
	Azul	25
	2700K	120

REF.	CTT(K)	Lm/m
WL15-RGB-40S	Rojo	50
	Verde	120
	Azul	25
	4000K	120

WL12 RGB

REF.	CTT(K)	Lm/m
WL12 -RGBS	Rojo	50
	Verde	120
	Azul	25

LX19,2

REF.	CTT(K)	lm/m	lm/W
LX19,2-23	2300K	1560	81
LX19,2-27	2700K	1610	84
LX19,2-30	3000K	1625	85
LX19,2-40	4000K	1680	87
LX19,2-60	5700K	1820	95

Otras temperaturas y colores a consultar.

LY4,5 H

REF.	CTT(K)	lm/m	lm/W
LY4,5-22-HS	2200K	180	40
LY4,5-27-HS	2700K	185	41
LY4,5-30-HS^*	3000K	190	42
LY4,5-40-HS^*	4000K	195	43
LY4,5-57-HS	5700K	200	44

(*) Sustituyen y amplían las referencias LY4,5-30/40 del catálogo Iluminación Natural.

Otras temperaturas y colores a consultar.

LY4,5 V

REF.	CTT(K)	lm/m	lm/W
LY4,5-22-VS	2200K	185	41
LY4,5-27-VS	2700K	190	42
LY4,5-30-VS	3000K	195	43
LY4,5-40-VS	4000K	200	44
LY4,5-57-VS	5700K	205	45

Otras temperaturas y colores a consultar.

AE11

REF.	CTT(K)	lm/m	lm/W
AE11-27	2700K	800	73
AE11-30	3000K	841	78
AE11-40	4000K	941	86

ST4 PLUS

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ref.	Descripción	Acabado	Color
ST4P-A	Perfil superficie aluminio	Anodizado	Plata mate
ST4P-B	Perfil superficie aluminio	Pintado	Blanco
ST4P-N	Perfil superficie aluminio	Anodizado	Negro

Difusores
2100250	2100251	2100252	2100202	2100256

Tapas		Clips y piezas de sujeción
220430003	220431003	231003500	233023070	231003070

ST35

Perfil de superficie

Fabricado con aluminio extrusionado y anodizado

Diseño como disipador de tiras LED.

Ref.	Descripción	Acabado	Color
ST35-A	Perfil superficie aluminio	Anodizado	Plata mate
ST35-B	Perfil superficie aluminio	Pintado	Blanco
ST35-N	Perfil superficie aluminio	Anodizado	Negro

Difusores
2100250	2100251	2100252	2100202	2100256

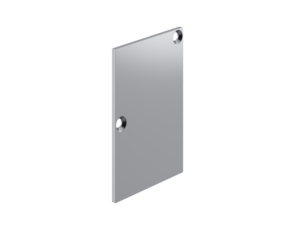

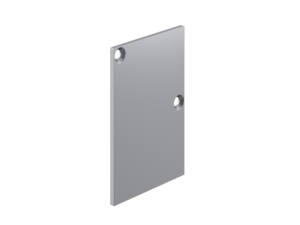

Tapas		Pieza de sujeción
220410107	220410207	235027074

ST2D PLUS

Perfil de superficie

Fabricado con aluminio extrusionado y anodizado

Diseño como disipador de tiras LED.

Ref.	Descripción	Acabado	Color
ST2P-A	Perfil superficie aluminio	Anodizado	Plata mate
ST2P-B	Perfil superficie aluminio	Pintado	Blanco
ST2P-N	Perfil superficie aluminio	Anodizado	Negro

Difusores y ópticas
2100150	2100151	2100155	2100156

2100157	2100158	2102754

Tapas
220450007	220460007	220470007	220480007	220490007

Clips		Piezas de unión
231028070	234021073	2410010	2410011	2410012

AN11

REF.	CCT(K)	lm/m	lm/W
AN11-27	2700K	888	81
AN11-30	3000K	935	85
AN11-40	4000K	1045	95

MI4,8

REF.	CCT(K)	lm/m	lm/W
MI4,8-23	2300K	350	73
MI4,8-27	2700K	427	89
MI4,8-30	3000K	437	91
MI4,8-40	4000K	490	102

DENEB

Acabado	lm	W	Medida	CCT	Ref.
Plata mate	741	10,5	300mm	3000K	LIG21203810330S
	755	10,5	300mm	4000K	LIG21203810340S
	1549	21,9	600mm	3000K	LIG21203810630S
	1577	21,9	600mm	4000K	LIG21203810640S
	3164	44,7	1200mm	3000K	LIG21203811230S
	3222	44,7	1200mm	4000K	LIG21203811240S

Blanco	741	10,5	300mm	3000K	LIG21203820330S
	755	10,5	300mm	4000K	LIG21203820340S
	1549	21,9	600mm	3000K	LIG21203820630S
	1577	21,9	600mm	4000K	LIG21203820640S
	3164	44,7	1200mm	3000K	LIG21203821230S
	3222	44,7	1200mm	4000K	LIG21203821240S

Negro	741	10,5	300mm	3000K	LIG21203830330S
	755	10,5	300mm	4000K	LIG21203830340S
	1549	21,9	600mm	3000K	LIG21203830630S
	1577	21,9	600mm	4000K	LIG21203830640S
	3164	44,7	1200mm	3000K	LIG21203831230S
	3222	44,7	1200mm	4000K	LIG21203831240S

SIRA

Acabado	lm	W	Medida	CCT	Ref.
Plata mate	1481	20,9	300mm	3000K	LIG21803810330
	1509	20,9	300mm	4000K	LIG21803810340
	3097	43,7	600mm	3000K	LIG21803810630
	3154	43,7	600mm	4000K	LIG21803810640
	6327	89,3	1200mm	3000K	LIG21803811230
	6444	89,3	1200mm	4000K	LIG21803811240

Blanco	1481	20,9	300mm	3000K	LIG21803820330
	1509	20,9	300mm	4000K	LIG21803820340
	3097	43,7	600mm	3000K	LIG21803820630
	3154	43,7	600mm	4000K	LIG21803820640
	6327	89,3	1200mm	3000K	LIG21803821230
	6444	89,3	1200mm	4000K	LIG21803821240

Negro	1481	20,9	300mm	3000K	LIG21803830330
	1509	20,9	300mm	4000K	LIG21803830340
	3097	43,7	600mm	3000K	LIG21803830630
	3154	43,7	600mm	4000K	LIG21803830640
	6327	89,3	1200mm	3000K	LIG21803831230
	6444	89,3	1200mm	4000K	LIG21803831240

POLUX

Acabado	lm	W	Medida	CCT	Ref.
Plata mate	362	4,8	300mm	3000K	LIG2TS09610330S
	374	4,8	300mm	4000K	LIG2TS09610340S
	797	10,6	600mm	3000K	LIG2TS09610630S
	823	10,6	600mm	4000K	LIG2TS09610640S
	1666	22,1	1200mm	3000K	LIG2TS09611230S
	1721	22,1	1200mm	4000K	LIG2TS09611240S

Blanco	362	4,8	300mm	3000K	LIG2TS09620330S
	374	4,8	300mm	4000K	LIG2TS09620340S
	797	10,6	600mm	3000K	LIG2TS09620630S
	823	10,6	600mm	4000K	LIG2TS09620640S
	1666	22,1	1200mm	3000K	LIG2TS09621230S
	1721	22,1	1200mm	4000K	LIG2TS09621240S

Negro	362	4,8	300mm	3000K	LIG2TS09630330S
	374	4,8	300mm	4000K	LIG2TS09630340S
	797	10,6	600mm	3000K	LIG2TS09630630S
	823	10,6	600mm	4000K	LIG2TS09630640S
	1666	22,1	1200mm	3000K	LIG2TS09631230S
	1721	22,1	1200mm	4000K	LIG2TS09631240S

ST63

Perfil para empotrar en pladur de dimensiones reducidas, perfecto para instalaciones con poco espacio.

Compatible con modelo MINI LED.

Para uso interior.

Ref.	Color	Descripción	Acabado
ST63-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST63-B*	Blanco	Perfil empotrable sin difusor	Pintado
ST63-N*	Negro	Perfil empotrable sin difusor	Anodizado

(*) Consultar plazo.

Difusor	Tapas
2102252	Tapa final	Tapa final con taladro

Clips y piezas de unión
2430070	2430071	2430072

MEISSA

Acabado	lm	W	Medida	CCT	Ref.
Plata mate	2746	38,5	1200mm	3000K	LIG31403311230
	2891	38,5	1200mm	4000K	LIG31403311240
	3452	48,4	1500mm	3000K	LIG31403311530
	3634	48,4	1500mm	4000K	LIG31403311540
	4629	64,8	2000mm	3000K	LIG31403312030
	4873	64,8	2000mm	4000K	LIG31403312040

Blanco	2746	38,5	1200mm	3000K	LIG31403321230
	2891	38,5	1200mm	4000K	LIG31403321240
	3452	48,4	1500mm	3000K	LIG31403321530
	3634	48,4	1500mm	4000K	LIG31403321540
	4629	64,8	2000mm	3000K	LIG31403322030
	4873	64,8	2000mm	4000K	LIG31403322040

Negro	2746	38,5	1200mm	3000K	LIG31403331230
	2891	38,5	1200mm	4000K	LIG31403331240
	3452	48,4	1500mm	3000K	LIG31403331530
	3634	48,4	1500mm	4000K	LIG31403331540
	4629	64,8	2000mm	3000K	LIG31403332030
	4873	64,8	2000mm	4000K	LIG31403332040

MIZAR

Acabado	lm	W	Medida	CCT	Ref.
Plata mate	3164	44,7	1200mm	3000K	LIG31203811230
	3222	44,7	1200mm	4000K	LIG31203811240
	3971	56,1	1500mm	3000K	LIG31203811530
	4045	56,1	1500mm	4000K	LIG31203811540
	5318	75,1	2000mm	3000K	LIG31203812030
	5416	75,1	2000mm	4000K	LIG31203812040

Blanco	3164	44,7	1200mm	3000K	LIG31203821230
	3222	44,7	1200mm	4000K	LIG31203821240
	3971	56,1	1500mm	3000K	LIG31203821530
	4045	56,1	1500mm	4000K	LIG31203821540
	5318	75,1	2000mm	3000K	LIG31203822030
	5416	75,1	2000mm	4000K	LIG31203822040

Negro	3164	44,7	1200mm	3000K	LIG31203831230
	3222	44,7	1200mm	4000K	LIG31203831240
	3971	56,1	1500mm	3000K	LIG31203831530
	4045	56,1	1500mm	4000K	LIG31203831540
	5318	75,1	2000mm	3000K	LIG31203832030
	5416	75,1	2000mm	4000K	LIG31203832040

MAIA

Acabado	lm	W	Medida	CCT	Ref.
Plata mate	2030	33,1	1200mm	3000K	LIG32209611230S
	2097	33,1	1200mm	4000K	LIG32209611240S
	2559	41,8	1500mm	3000K	LIG32209611530S
	2644	41,8	1500mm	4000K	LIG32209611540S
	3442	56,2	2000mm	3000K	LIG32209612030S
	3556	56,2	2000mm	4000K	LIG32209612040S

Blanco	2030	33,1	1200mm	3000K	LIG32209621230S
	2097	33,1	1200mm	4000K	LIG32209621240S
	2559	41,8	1500mm	3000K	LIG32209621530S
	2644	41,8	1500mm	4000K	LIG32209621540S
	3442	56,2	2000mm	3000K	LIG32209622030S
	3556	56,2	2000mm	4000K	LIG32209622040S

Negro	2030	33,1	1200mm	3000K	LIG32209631230S
	2097	33,1	1200mm	4000K	LIG32209631240S
	2559	41,8	1500mm	3000K	LIG32209631530S
	2644	41,8	1500mm	4000K	LIG32209631540S
	3442	56,2	2000mm	3000K	LIG32209632030S
	3556	56,2	2000mm	4000K	LIG32209632040S

ST50

Perfil empotrable.

Fabricado con policarbonato.

Diseñado para proteger las tiras de LED cuando van empotradas en un hueco.

Ref.	Color	Descripción	Acabado
ST50	Mate	Perfil empotrable sin difusor	Policarbonato

ST64

Perfil empotrable, especial para pladur.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST64-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST64-B*	Blanco	Perfil empotrable sin difusor	Pintado
ST64-N*	Negro	Perfil empotrable sin difusor	Anodizado

(*) Consultar plazo.

Difusor	Tapa
2102352	Tapa final	Tapa final con taladro

ST65

Perfil empotrable, especial para pladur.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST65-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST65-B*	Blanco	Perfil empotrable sin difusor	Pintado
ST65-N*	Negro	Perfil empotrable sin difusor	Anodizado

(*) Consultar plazo.

Difusor	Tapa
2102352	Tapa final	Tapa final con taladro

ST66

Perfil para pladur, frontal.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST66-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST66-B	Blanco	Perfil empotrable sin difusor	Pintado
ST66-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusor	Tapa		Pletina
2101751	Tapa final	Tapa final con taladro	25300102202

Montaje con pletina

ST68

Perfil para pladur, frontal.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST68-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST68-B	Blanco	Perfil empotrable sin difusor	Pintado
ST68-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusor	Pletina
2101751	25300102202

Tapa
Tapa final izquierda	Tapa final derecha	Tapa con taladro izquierda	Tapa con taladro derecha

Montaje con pletina

ST69

Perfil empotrable frontal, especial para pladur.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST69-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST69-B*	Blanco	Perfil empotrable sin difusor	Pintado
ST69-N*	Negro	Perfil empotrable sin difusor	Anodizado

(*) Consultar plazo.

Difusores
2100250	2100251	21002552

Tapas
Tapa final izquierda	Tapa final derecha	Tapa final con taladro izquierda	Tapa final con taladro derecha

ST51

Perfil empotrable.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST51-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST51-B	Blanco	Perfil empotrable sin difusor	Pintado
ST51-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusores
2100250	2100251	2100252	2100202	2100253	2100256

Tapas		Clip y pieza sujeción metálica
Tapa final con taladro	Tapa final con taladro 3L	232024070	233023070

ST52

Perfil empotrable.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST52-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST52-B	Blanco	Perfil empotrable sin difusor	Pintado
ST52-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusores
2100250	2100251	2100252	2100202	2100256

Tapas	Clip y pieza sujeción metálica
Tapa final con taladro	232024070	233023070

ST54

Perfil empotrable para iluminaciones indirectas.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST54-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST54-B	Blanco	Perfil empotrable sin difusor	Pintado
ST54-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusores
2100250	2100251	2100252	2100202

Tapas		Clip y pieza de unión
Tapa final con taladro izquierda	Tapa final con taladro derecha	232019070

ST57

Perfil empotrable.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Se puede instalar en zonas donde haya tránsito de personas (pisable).

Para instalaciones de exterior o instalaciones de suelo, se debe utilizar tiras de LED con protección IP67.

Ref.	Color	Descripción	Acabado
ST57-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST57-B	Blanco	Perfil empotrable sin difusor	Pintado
ST57-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusor	Tapa	Pieza sujeción metálica
2102152	Tapa	233023070

Pieza unión
2430010	2430011	2430012

ST56

Perfil empotrable.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST56-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST56-B	Blanco	Perfil empotrable sin difusor	Pintado
ST56-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusores			Tapa
2100350	2100351	2100302	Tapa final

Clips y piezas de unión
232019070	2410050	2410051	2410052

ST55

Perfil empotrable.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED.

Ref.	Color	Descripción	Acabado
ST55-A	Plata mate	Perfil empotrable sin difusor	Anodizado
ST55-B	Blanco	Perfil empotrable sin difusor	Pintado
ST55-N	Negro	Perfil empotrable sin difusor	Anodizado

Difusor			Tapa	Grapa
2100450	2100451	2100402	Tapa final	232018070

Clips y piezas de unión
233022070	2410050	2410051	2410052

HERCULES

Acabado	lm	W	Medida	CCT	Ref
Plata mate	3123	44,2	1200mm	3000K	LIG32709611230
	3226	44,2	1200mm	4000K	LIG32709611240
	3937	55,7	1500mm	3000K	LIG32709611530
	4068	55,7	1500mm	4000K	LIG32709611540
	5295	74,9	2000mm	3000K	LIG32709612030
	5470	74,9	2000mm	4000K	LIG32709612040

Blanco	3123	44,2	1200mm	3000K	LIG32709621230
	3226	44,2	1200mm	4000K	LIG32709621240
	3937	55,7	1500mm	3000K	LIG32709621530
	4068	55,7	1500mm	4000K	LIG32709621540
	5295	74,9	2000mm	3000K	LIG32709622030
	5470	74,9	2000mm	4000K	LIG32709622040

Negro	3123	44,2	1200mm	3000K	LIG32709631230
	3226	44,2	1200mm	4000K	LIG32709631240
	3937	55,7	1500mm	3000K	LIG32709631530
	4068	55,7	1500mm	4000K	LIG32709631540
	5295	74,9	2000mm	3000K	LIG32709632030
	5470	74,9	2000mm	4000K	LIG32709632040

CRUX

Acabado	lm	W	Medida	CCT	Ref.
Plata mate	1562	22,1	1200mm	3000K	LIG3TS09611230
	1613	22,1	1200mm	4000K	LIG3TS09611240
	1969	27,8	1500mm	3000K	LIG3TS09611530
	2034	27,8	1500mm	4000K	LIG3TS09611540
	2648	37,4	2000mm	3000K	LIG3TS09612030
	2735	37,4	2000mm	4000K	LIG3TS09612040

Blanco	1562	22,1	1200mm	3000K	LIG3TS09621230
	1613	22,1	1200mm	4000K	LIG3TS09621240
	1969	27,8	1500mm	3000K	LIG3TS09621530
	2034	27,8	1500mm	4000K	LIG3TS09621540
	2648	37,4	2000mm	3000K	LIG3TS09622030
	2735	37,4	2000mm	4000K	LIG3TS09622040

Negro	1562	22,1	1200mm	3000K	LIG3TS09631230
	1613	22,1	1200mm	4000K	LIG3TS09631240
	1969	27,8	1500mm	3000K	LIG3TS09631530
	2034	27,8	1500mm	4000K	LIG3TS09631540
	2648	37,4	2000mm	3000K	LIG3TS09632030
	2735	37,4	2000mm	4000K	LIG3TS09632040

ST16

Perfil de superficie de dimensiones reducidas, perfecto para instalaciones con poco espacio.

Compatible con modelo MINI LED.

Fabricado con aluminio extrusionado y anodizado.

Diseño como disipador de tiras LED.

Para uso interior.

Ref.	Color	Descripción	Acabado
ST16-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST16-B	Blanco	Perfil superficie sin difusor	Pintado
ST16-N	Negro	Perfil superficie sin difusor	Anodizado

Difusor	Tapa
2100552	Tapa final

ST24

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

ST24-DO		Opal	Conjunto de pletina y difusor
	ST24-A	Plata mate	Pletina de aluminio
	2101252	Opal	Difusor policarbonato

Tapa		Clip
Tapa final	Tapa final con taladro	231010070

ST25

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado y PMMA.

Diseño como disipador de tiras LED.

ST25-DO		Opal	Conjunto de pletina y difusor
	ST25-A	Plata mate	Pletina de aluminio
	2101352	Opal	Difusor policarbonato

Tapas		Clip
Tapa final	Tapa final con taladro	231011070

ST26

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
ST26-A	Plata mate	Perfil superficie aluminio	Anodizado
ST26-B	Blanco	Perfil superficie aluminio	Pintado
ST26-N	Negro	Perfil superficie aluminio	Anodizado

(*) Consultar la tabla de compatibilidades.

Difusor	Tapa		Clip
2101452	Tapa final	Tapa final con taladro	231012070

ST33

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
ST33-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST33-B*	Blanco	Perfil superficie sin difusor	Pintado
ST33-N*	Negro	Perfil superficie sin difusor	Anodizado

(*) Consultar plazo.

Difusor	Tapa		Clip
2102052	Tapa final	Tapa final con taladro	231017070

ST19

Perfil de superficie diseñado para poder adaptarse a diferentes formas gracias a que se puede modelar y curvar.

Está pensado para instalaciones con curvas, formas especiales y artísticas o decorativas.

Fabricado con aluminio extrusionado.

Ref.	Color	Descripción	Acabado
ST19-A	Plata mate	Perfil superficie sin difusor	Anodizado

Difusor	Tapas
2100852	Tapa final	Tapa final con taladro

Clip y pieza de unión
231007070	2410030

ST21

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras de LED instaladas en escaleras.

Ref.	Color	Descripción	Acabadp
ST21-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST21-B*	Blanco	Perfil superficie sin difusor	Pintado
ST21-N*	Negro	Perfil superficie sin difusor	Anodizado

(*) Consultar plazo.

Difusor	Tapas
2100952	Tapa final con taladro, izquierda	Tapa final con taladro, derecha

ST29

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ideal para colocar como zócalo.

Ref.	Color	Descripción	Acabado
ST29-A	Plata mate	Perfil superficie aluminio	Anodizado
ST29-B*	Blanco	Perfil superficie aluminio	Pintado
ST29-N*	Negro	Perfil superficie aluminio	Anodizado

(*) Consultar tabla de compatibilidades.

Difusor	Tapas
2101751	Tapa final aluminio

ST31

Perfil de superficie o empotrado.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

ST31-DO		Opal	Conjunto de pletina y difusor
	ST31-A	Plata mate	Pletina de aluminio
	2101852	Opal	Difusor PMMA

Tapas
Tapa final IP20	Tapa final con taladro	Tapa final IP67	Tapa final aluminio

Conector	Clip	Perfil
220225001	231015070	233015074	233015070

ST- TWO SIDES

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
STTS-A	Plata mate	Perfil superficie sin difusor	Anodizado
STTS-B	Blanco	Perfil superficie sin difusor	Pintado
STTS-N	Negro	Perfil superficie sin difusor	Anodizado

Difusores
2100250	2100251	2100252	2100202

Tapa
Tapa final aluminio

ST22

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
ST22-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST22-B*	Blanco	Perfil superficie sin difusor	Pintado
ST22-N*	Negro	Perfil superficie sin difusor	Anodizado

(*) Consultar plazo.

Difusor	Tapas
2101052	Tapa final	Tapa final con taladro

Clip y pieza de unión
231008070	2410090

ST27

Perfil de superficie

Fabricado con aluminio extrusionado y anodizado

Diseñado como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
ST27-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST27-B	Blanco	Perfil superficie sin difusor	Pintado
ST27-N	Negro	Perfil superficie sin difusor	Anodizado

Difusor	Reflector	Tapas
2101551	270011007	210151007	220190007

Clips y piezas de unión
231013070	2430010	2430011	2430012

ST23

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
ST23-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST23-B*	Blanco	Perfil superficie sin difusor	Pintado
ST23-N*	Negro	Perfil superficie sin difusor	Anodizado

(*) Consultar plazo.

Difusor	Tapas
2101152	Tapa final izquierda	Tapa final derecha	Tapa esquina interior	Tapa esquina exterior

Clip
231009040

ST32

Perfil de superficie o empotrado.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

ST32-DO		Opal	Conjunto de pletina y difusor
	ST32-A	Plata mate	Pletina de aluminio
	2101952	Opal	Difusor PMMA

(*) Consultar plazo.

Tapas
Tapa final IP20	Tapa final con taladro	Tapa final IP67	Tapa final aluminio

Conector	Perfil
220235001	233016070

ST15

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseñado como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
ST15-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST15-B	Blanco	Perfil superficie sin difusor	Pintado
ST15-N	Negro	Perfil superficie sin difusor	Anodizado

Difusor		Tapa
2100752	2100702	Tapa final

ST14

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseño como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
ST14-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST14-B	Blanco	Perfil superficie sin difusor	Pintado
ST14-N	Negro	Perfil superficie sin difusor	Anodizado

Difusores			Tapa
2100350	2100351	2100302	Tapa final

Clip, pieza sujeción metálica y piezas unión
231002500	233023070	2410010	2410011	2410012

ST18

Perfil de superficie para iluminación up&down.

Permite realizar en un mismo espacio iluminación directa e indirecta.

Fabricado con aluminio extrusionado y anodizado.

Diseño como disipador de tiras LED.

Ref.	Color	Descripción	Acabado
ST18-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST18-B	Blanco	Perfil superficie sin difusor	Pintado
ST18-N	Negro	Perfil superficie sin difusor	Anodizado

Difusores			Tapa
2100450	2100451	2100402	Tapa final

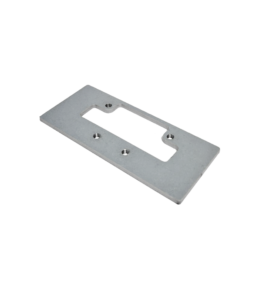

Accesorios y piezas de unión
238006071	239026070	2410020	2410021

ST12

Perfil de superficie.

Fabricado con aluminio extrusionado y anodizado.

Diseño como disipador de tiras LED.

Incorpora hueco para pasar el cableado sin que se vea.

Ref.	Color	Descripción	Acabado
ST12-A	Plata mate	Perfil superficie sin difusor	Anodizado
ST12-B	Blanco	Perfil superficie sin difusor	Pintado
ST12-N	Negro	Perfil superficie sin difusor	Anodizado

Difusores			Tapa
2100450	2100451	2100402	Tapa final

Accesorios y piezas de unión
233022070	238006071	2410020	2410021

RE9,6

REF.	CCT(K)	lm/m	lm/W
RE9,6-27	2700K	257	26
RE9,6-30	3000K	259	27
RE9,6-40	4000K	268	28

LX9,6

REF.	CCT(K)	lm/m	lm/W
LX9,6-23	2300K	780	81
LX9,6-27	2700K	785	82
LX9,6-30	3000K	810	84
LX9,6-40	4000K	845	88
LX9,6-60	6000K	910	95

ACC. ELARA

REF.	Descripción
1210207	Clip sujeción metálico
12202^*	Kit (incluye 20 clips, 5 tapas y 5 tapas con salida frontal)
111202121	Tapa IP65 con salida frontal
111202141	Tapa IP65 RGB con salida frontal
111202120	Tapa final IP65
111202140	Tapa final IP65 RGB

^{*Cada 5m de tira de LED incluye un Kit de fijación.}

LX14,2

REF.	CCT(K)	lm/m	lm/W
LX14,2-23	2300K	1350	95
LX14,2-27	2700K	1430	101
LX14,2-30	3000K	1440	102
LX14,2-40	4000K	1560	110
LX14,2-60	6000K	1620	114

LX28,8

REF.	CCT(K)	lm/m	lm/W
LX28,8-27	2700K	2855	99
LX28,8-30	3000K	2865	100
LX28,8-40	4000K	3115	108
LX28,8-60	6000K	3240	113

ACC. CENTAURUS

REF.	Descripción
111005020	Conector IP20 de salida frontal con cable de 0,5m
110005020	Tapa IP20
111005120	Conector IP65 de salida frontal con cable de 0,5m. Silicona
110005120	Tapa IP65
1210101	Clip sujeción policarbonato

ACC. REA

REF.	Descripción
1210307	Clip sujeción metálico
12203^*	Kit (incluye 20 clips, 5 tapas y 5 tapas con salida frontal)
111203121	Tapa IP65 con salida frontal de cable
111203120	Tapa IP65
